安徽往復連續式提升輸送機廠家

l 用途及工作原理

用途：適用于各種材質托盤貨物的升降輸送。

工作原理：由驅動電機驅動輸送鏈條組，帶動載貨臺運行，實現輸送功能。

l 設備結構

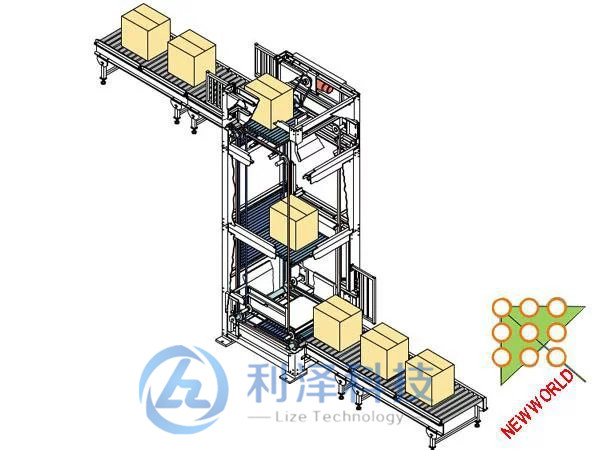

往復式提升機是利用載貨臺的上下往復運動實現托盤等物料單元在不同層之間的周轉。載貨臺內可裝不同種類的輸送設備，并與進出口輸送設備相配合，使輸送過程實現完全自動化。

? 往復式垂直輸送機主要由框架、升降驅動裝置、升降載荷臺、輸送設備等組成。

? 框架：采用型材焊接成標準框架，而后現場通過螺栓連接而成，采用四立柱框架結構，框架外側采用鋼網加工成封板，將升降機完全密封，以保證外觀美觀大方?？蚣軆蓚?cè)采用方管或其他型材為導軌用于載荷臺的導向和固定?？蚣軆?nèi)部上下各設聚氨脂緩沖墊，用作載貨臺上下限到位緩沖?？蚣艿撞坎捎娩摪鍨榈装?，用螺栓與地面固定。根據檢修需要，設置檢修護欄和爬梯，便于人員維修，并用于人員檢修時的保護。爬梯需做成活動鋁爬梯，常規框架外側的爬梯取消，在無需檢修時，可將爬梯置于其他便于存放的位置，在需檢修時，由人工搬運至升降處使用；

? 安徽往復連續式提升輸送機廠家升降驅動裝置:安裝在垂直輸送機的框架上，主要由電機架、電機和傳動鏈條等組成。減速電機作垂直輸送機的升降動力,電機套在驅動主軸上，電機直接傳動驅動輪組件，提升鏈條分別連接載荷平臺或配重平衡塊，電機轉動時通過鏈條分別帶動載荷臺或配重塊的升降。

? 安徽往復連續式提升輸送機升降載貨臺：載貨臺是垂直輸送機的主要傳輸單元。升降載貨臺采用型材與板材焊接的結構，中間可安裝輸送機，在鏈條的的牽引下沿著框架導軌行走。載貨臺主要由焊接框架、導向輪組件、剎車裝置等、鏈條漲緊裝置、安全裝置等組成。

? 減速電機:SEW（帶抱閘、手動釋放-HR）變頻調速

? 轎廂輸送機：輥式輸送機

? 傳動鏈條:杭州東華或同等

? 關鍵部位軸承: SKF

? 軸承:哈/瓦/洛；

? 帶座軸承：TR或同等

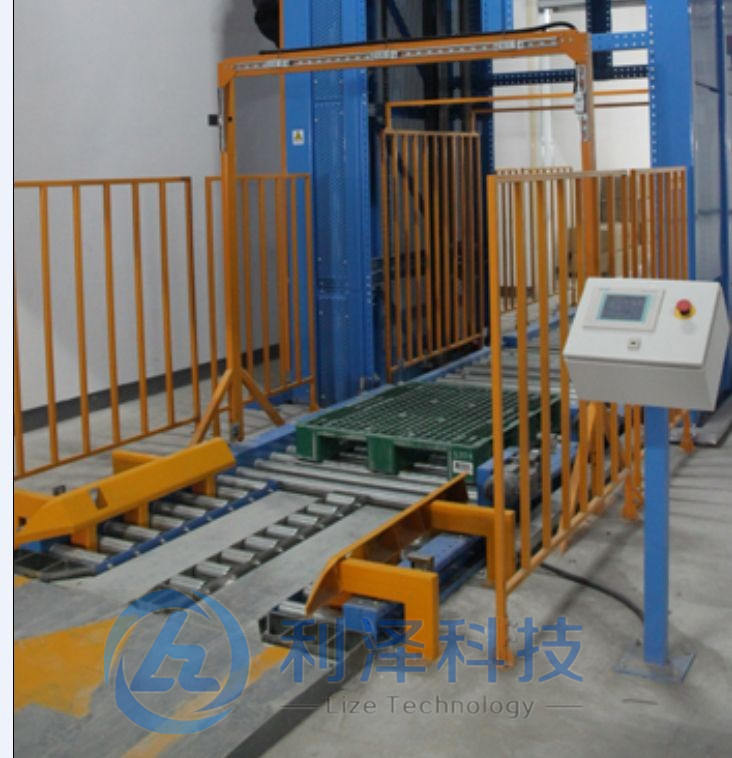

? 提升機帶有尺寸檢測支架，可對貨物的長度、寬度、高度進行檢測。

? 提升機立柱上固定減速和定位開關（IQ40-40NPSKC0K）、上下極限開關(WLH12)、斷繩保護開關（D4MC-5020），載貨臺上固定感應板和極限開關撞塊，輸送機上布置四個反射板光電開關(Z3R-400CP4/V-61)

? 載貨臺供電采用拖鏈，需放兩根直徑20mm的電纜；

1 物料品種及規格

? 托盤尺寸：1300x1100 mm(川字型托盤)，
